题47
题目

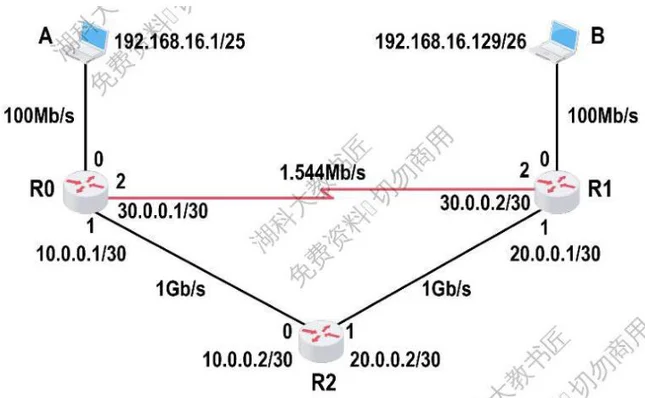

在下图所示的网络拓扑中,主机A 和主机B 的IP 地址、路由器R0、R1 和R2 的各接口的接口号以及部分接口的IP 地址、各链路的带宽都已标注在它们各自的旁边。
请回答下列问题。
(1)假设给R0 的接口0、R1 的接口0 配置的IP 地址是它们各自所在网络中可分配的最大地址,则应给R0 的接口0 所配置的IP 地址和地址掩码(点分十进制形式)、R1 的接口0 所配置的IP 地址和地址掩码(点分十进制形式)分别是？
(2)假设各路由器采用RIP 进行路由选择,请回答以下问题:
a)根据题目所给IP 地址的表示形式,则采用的是RIPv1 还是RIPv2,请给出理由。
b)若RIP 已收敛,为了使A 和B 之间可以正常通信,则给A 和B 各自配置的默认网关的IP 地址分别是?
c)若A 和B 之间已经可以正常通信了,A 给B 发送IPv4 数据报P1,则P1 首部中TTL 字段的值最小应设置为多少(请给出理由)?若小于该最小值,会出现怎样的情况?
(3)假设各路由器采用OSPF 进行路由选择,并且OSPF 计算代价的方法是:
a)若OSPF 已收敛并且A 和B 之间已经可以正常通信了,A 给B 发送IPv4 数据报P2,则P2 从传输路径中的第一个路由器转发出来时,封装P2 的以太网帧的源MAC 地址和目的MAC 地址分别是(指明路由器及其接口即可)？P2 首部中的源IP 地址和目的IP 地址分别是?
b)若在R2 的命令行使用“ping”命令测试R2 与R1 的接口2 之间的连通性,则“ping”命令的相关IP 数据报在R2 与R1 的接口2 之间传输所经过的路径有几条(请具体指明并说明理由)?“ping”命令的相关IP 数据报的首部中协议字段的值是？
c)相较于RIP,OSPF 的主要优势是?
(4)若图中的R2 不存在，R0 和R1 采用静态路由配置，为了使A 和B 之间能够正常通信，请给出需要人工给R0 和R1 各自添加的路由条目（目的网络 地址掩码 下一跳地址）。（请注意：不使用默认路由和特定主机路由）
