题目

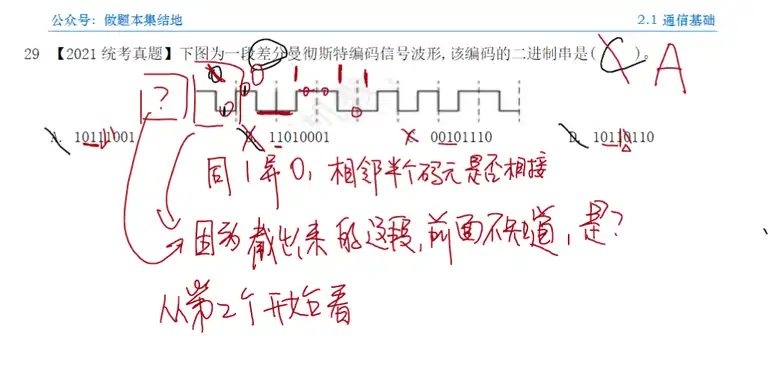

Q:【2021 统考真题】下图为一段差分曼彻斯特编码信号波形, 该编码的二进制串是 ( )。

A. 10111001 D. 10110110
B. 11010001 C. 00101110

分析

A:差分曼彻斯特编码常用于局域网传输, 其规则是: 若码元为 1 , 则前半个码元的电平与上一码元的后半个码元的电平相同; 若码元为 0 , 则情形相反。差分曼彻斯特编码的特点是, 在每个时钟周期的起始处, 跳变则说明该比特是 0 , 不跳变则说明该比特是 1 。根据题图, 第 1 个码元的信号波形因缺乏上一码元的信号波形, 无法判断是 0 还是 1 , 但根据后面的信号波形, 可以求出第 个码元为 0111001 。

解

选A
