题18
题目

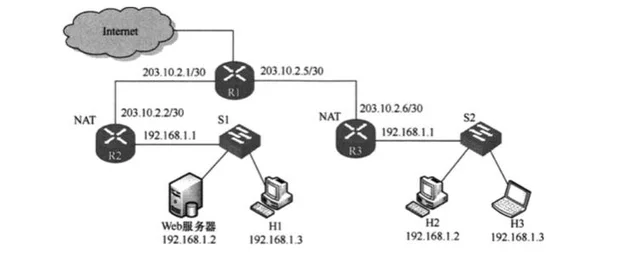

【2020 统考真题】某校园网有两个局域网，通过路由器 R1、R2 和 R3 互联后接入 Internet，S1 和 S2 为以太网交换机。局域网采用静态 IP 地址配置，路由器部分接口以及各主机的 IP 地址如下图所示。

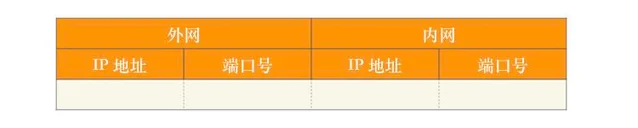

假设 NAT 转换表结构为：
请回答下列问题：
(1) 为使 H2 和 H3 能够访问 Web 服务器（使用默认端口号），需要进行什么配置？
(2) 若 H2 主动访问 Web 服务器时，将 HTTP 请求报文封装到 IP 数据报 P 中发送，则 H2 发送 P 的源 IP 地址和目的 IP 地址分别是什么？经过 R3 转发后，P 的源 IP 地址和目的 IP 地址分别是什么？经过 R2 转发后，P 的源 IP 地址和目的 IP 地址分别是什么？
分析

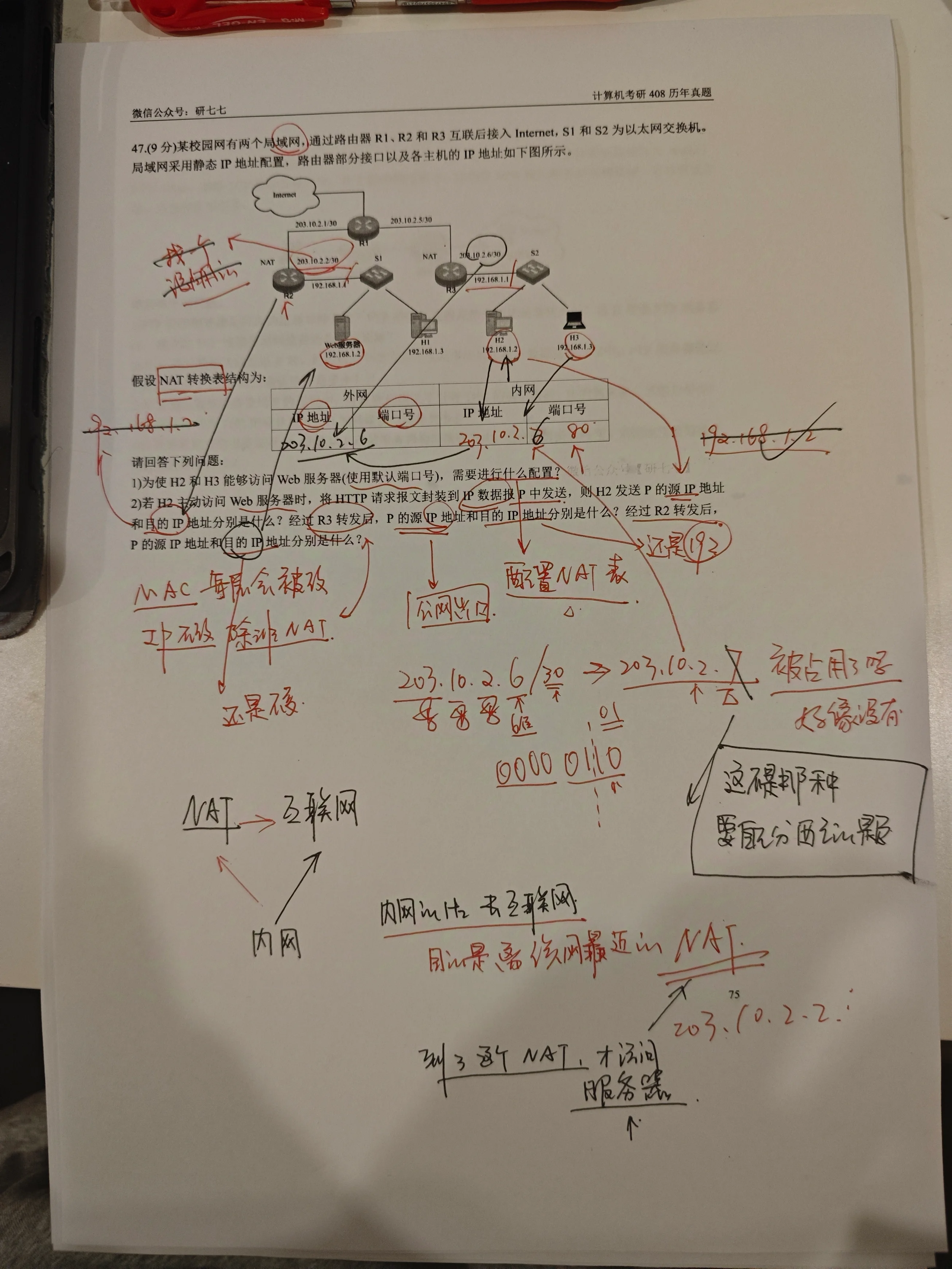

现在第二次做，记住，NAT出去修改的源IP地址-ipv4是公网那个，不是192的内网的自己的，这个题目不是要自己分配路由网络的那种：题1，我现在第二次做以为是，另外还是这个问题，经过NAT，直到最后离公网最近那个路由器才会把目的改掉，其他的内网路由器都是指向这个离公网最近的

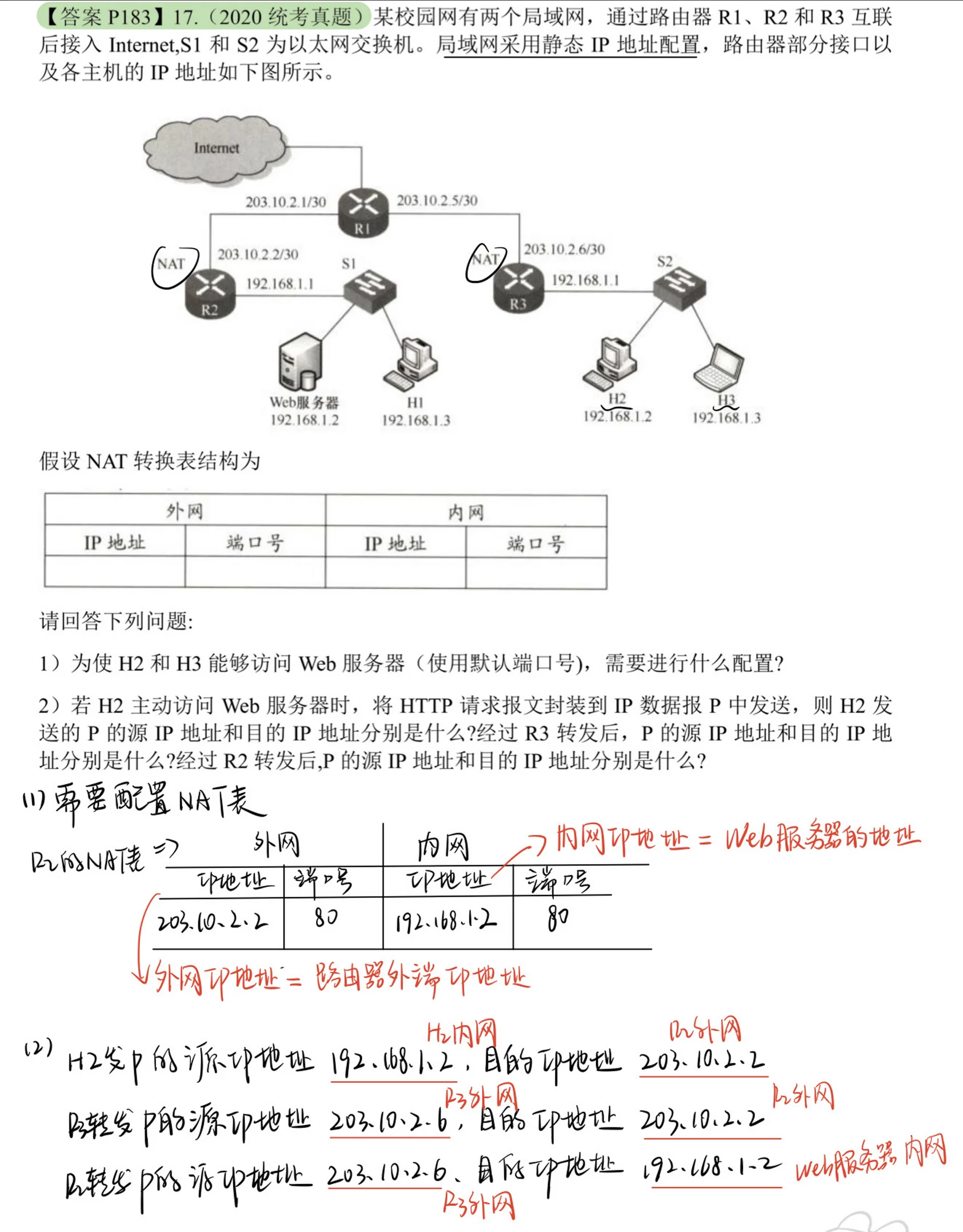

题22
解
和 与 Web 服务器处于不同的局域网,路由器 R2、R3 具有 NAT 功能。当 R2 从 WAN 口收到来自 H2 或 H3 发来的 HTTP 请求时, 根据 NAT 表发送给 Web 服务器的对应端口。为使外部主机能正常访问 Web 服务器, 应在 R2 的 NAT 表中增加一项, 外网的 IP 地址配置为路由器的外端 IP 地址, 内网的 IP 地址配置为 Web 服务器的 IP 地址, HTTP 的服务器端的默认端口号为 80 , 因此外网和内网的端口号都需配置为 80 。只需在 R2 中配置 Web 服务器的 NAT 表项, 而不用在 R3 中配置 H2 和 H3 的 NAT 表项, 原因在于我们只知道 Web 服务器的端口号 80, 而客户端的端口号是随机分配的, 无法做静态配置, 只能通过自动动态配置实现。R2 的 NAT 表配置如下:
| 外网 | 内 | ||
|---|---|---|---|
| IP 地址 | 端口号 | IP 地址 | 端口号 |
| 203.10.2.2 | 80 | 192.168.1.2 | 80 |
- 因为启用了 NAT 服务, H2 发送的 P 的源 IP 地址应该是 H2 的内网地址, 目的地址应该该是
的外网 IP 地址,源 IP 地址是 192.168.1.2,目的 IP 地址是 203.10.2.2。R3 转发后, 将 的源 地址改为 的外网 地址,目的 地址仍然不变,源 地址是 203.10.2.6. 目的 IP 地址是 203.10.2.2。R2 转发后,将 的目的 IP 地址改为 Web 服务器的内网地址. 源地址仍然不变, 源 IP 地址是 203.10.2.6, 目的 IP 地址是 192.168.1.2。
