题15
题目

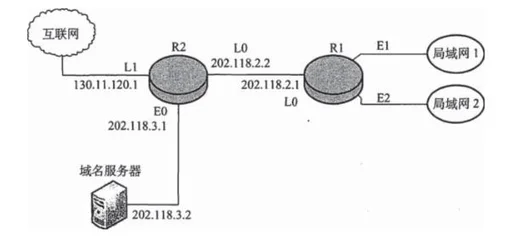

【2009 统考真题】某网络拓扑如下图所示，路由器 R1 通过接口 E1、E2 分别连接局域网 1、局域网 2，通过接口 L0 连接路由器 R2，并通过路由器 R2 连接域名服务器与互联网。R1 的 L0 接口的 IP 地址是 202.118.2.1；R2 的 L0 接口的 IP 地址是 202.118.2.2，L1 接口的 IP 地址是 130.11.120.1，E0 接口的 IP 地址是 202.118.3.1；域名服务器的 IP 地址是 202.118.3.2。
R1 和 R2 的路由表结构为：
(1) 将 IP 地址空间 202.118.1.0/24 划分为 2 个子网，分别分配给局域网 1、局域网 2，每个局域网需分配的 IP 地址数不少于 120 个。请给出子网划分结果，说明理由或给出必要的计算过程。
(2) 请给出 R1 的路由表，使其明确包括到局域网 1 的路由、局域网 2 的路由、域名服务器的主机路由和互联网的路由。
(3) 请采用路由聚合技术，给出 R2 到局域网 1 和局域网 2 的路由。
分析
解
- 子网号可以全 0 或全 1 , 但主机号不能全 0 或全 1 。
因此若将 IP 地址空间 202.118.1.0/24 划分为 2 个子网,且每个局域网需分配的 IP 地址个数不少于 120 个, 则子网号至少要占用 1 位。
由
因为源 IP 地址空间的网络前缀为 24 位,所以主机号位数 + 子网号位数
综上可得主机号位数为 7 , 子网号位数为 1 。
- 因此子网的划分结果为子网 1: 子网地址为 202.118.1.0, 子网掩码为 255.255.255.128 (或子网 1: 202.118.1.0/25); 子网 2: 子网地址为 202.118.1.128, 子网掩码为 255.255.255.128 (或子网 2: 202.118.1.128/25)。
地址分配方案: 子网 1 分配给局域网 1 , 子网 2 分配给局域网 2 ; 或者子网 1 分配给局域网 2 , 子网 2 分配给局域网 1 。
因为局域网 1 和局域网 2 分别与路由器 R1 的 E1、E2 接口直接相连, 所以在 R1 的路由表中, 目的网络为局域网 1 的转发路径是直接通过接口 E1 转发的, 目的网络为局域网 2 的转发路径是直接通过接口
域名服务器是一台特定的主机, 它指明了其 IP 地址, 因此设定 1 条特定主机路由, 该表项的子网掩码为 255.255.255.255 (只有和全 1 的子网掩码相与时, 才能保证和目的 IP 地址一样, 从而选择该特定路由)。对应的下一跳地址是 202.118.2.2, 转发接口是 L0。
R1 到互联网的路由实质上相当于一个默认路由 (即当某一目的 IP 地址与路由表中其他任何表项都不匹配时, 则匹配该默认路由。互联网包括了无数的网络集合, 不可能在路由表项中一一列出, 因此只能采用默认路由的方式), 默认路由一般写为
(若子网 1 分配给局域网 1 , 子网 2 分配给局域网 2 )
| 目的网络 IP 地址 | 子网掩码 | 下一跳 IP 地址 | 接口 |
| 202.118.1.0 | 255.255.255.128 | $-$ | E1 |
| 202.118.1.128 | 255.255.255.128 | $-$ | E2 |
| 202.118.3.2 | 255.255.255.255 | 202.118.2.2 | L0 |
| 0.0.0.0 | 0.0.0.0 | 202.118.2.2 | L0 |
(若子网 1 分配给局域网 2, 子网 2 分配给局域网 1)
| 目的网络 IP 地址 | 子网掩码 | 下一跳 IP 地址 | 接口 |
| 202.118.1.128 | 255.255.255.128 | $-$ | E1 |
| 202.118.1.0 | 255.255.255.128 | $-$ | E2 |
| 202.118.3.2 | 255.255.255.255 | 202.118.2.2 | L0 |
| 0.0.0.0 | 0.0.0.0 | 202.118.2.2 | L0 |
- 局域网 1 和局域网 2 的地址可以聚合为 202.118.1.0/24, 而对于路由器 R2 来说, 通往局域网 1 和局域网 2 的转发路径都是从 L0 接口转发的, 因此采用路由聚合技术后, 路由器 R2 到局域网 1 和局域网 2 的路由如下:
| 目的网络 IP 地址 | 子网掩码 | 下一跳 IP 地址 | 接口 |
| 202.118.1.0 | 255.255.255.0 | 202.118.2.1 | L0 |
